前回はレバーコントローラーを組みましたので今回はレバーレスコントローラー組んでいくわよ（蛇
目次
テーマ 構成
テーマ
美しく機能的なレバーレス
構成
くろまき工房 薄型傾斜レバーレスケース
・天板ボタン最大２１個のカスタム仕様
・ケース背面パネルカスタム
・底面マグネット開閉
GP2040-CE v5.6E Fighting Board搭載
トーナメントスイッチ搭載
USBtypeC端子
PWS BLAZEボタン（＋V2ボタン
底面滑り止め
天板滑り止め
内部配線整理
購入品
くろまき工房
薄型傾斜レバーレスケース
中型ケース天板＋中天板（オプションフルオーダー）
各種側面パネル（薄型傾斜レバー及びレバーレスケース用背面パネル１枚）
DLXサイズキャップ20mm、16mm
アケ魂
USB CtoA マウントジャック
ミニラウンド 2ピン ON-OFF ロッカースイッチ
PUNK WORKSHOP
PWS Blaze ゲーミングボタン
PWS V2 ゲーミングボタン
※私はリニューアル前の旧ボタンをアリエクで購入してます
Amazon
GP2040-CE V5.6E ファイティングボード
TRUSCO(トラスコ) ゴム製すべり止めテープ 50mmX5M巻 G10-505
uxcell 押しボタンスイッチ プッシュボタンスイッチ ラウンドボタン 瞬間 16mm R13-507 SPST 1 NO 1 NC ブラック 5個入り
サンワサプライ 極細USBケーブル(USB2.0 A-Bタイプ・ブラック・0.5m) KU20-SL05BKK
【高耐久 高吸汗性】REJECT コントローラーグリップ グリップテープ YOROI
☆今回は配線も自作します
FUJIX [ フジックス ] 110平型端子 メス 100個 [ 品番 ] PT149
FUJIX [ フジックス ] 110平型端子メス用スリーブ 100個 [ 品番 ] PT152
オーディオファン 平型端子 187 サイズ メス 50セット
[ネセクト] シリコンワイヤーセット 0.2sq 24awg 6色 9m
アイネックス(AINEX) 防振シリコンゴムワッシャー MA-029A
トラスコ中山(TRUSCO) ナベ頭タッピングねじ 1種A ステンレス M3×10 20本入
uxcell ネジプロテクター 5mm内径 丸型エンドキャップカバー チューブキャップ ブラック 50個入り
AliExpress
絶縁された編組ケーブルスリーブ
※今回使ったのは6mmです
工具
アイウィス(IWISS) 精密同時圧着ペンチ ラチェット式 オープンバレル端子 0.25〜1.5mm2小・中型端子対応 SN-58B
アイウィス(IWISS) 旗形圧着端子 187型 250型 旗型ファストン端子 L型 端子 圧着工具 0.5/2.5mm2 HS-FL(HS-05FL)
電動ドライバー 小型 精密ドライバー
前回から流用
精密ドライバーセット MOVMAO 130 in 1 103種ビット
エーモン(amon) 細線用電工ペンチ 0.3sq以下のコードに対応 全長約160mm 1431
熱収縮チューブ 絶縁チューブ 防水 高難燃性 収縮 チューブ ブラック Φ1mm～14mm (127ピースセット)
※これではないけど熱収縮の3mm 6mmを使ってます
組み立て
イクゾー
薄型傾斜レバーレスケース

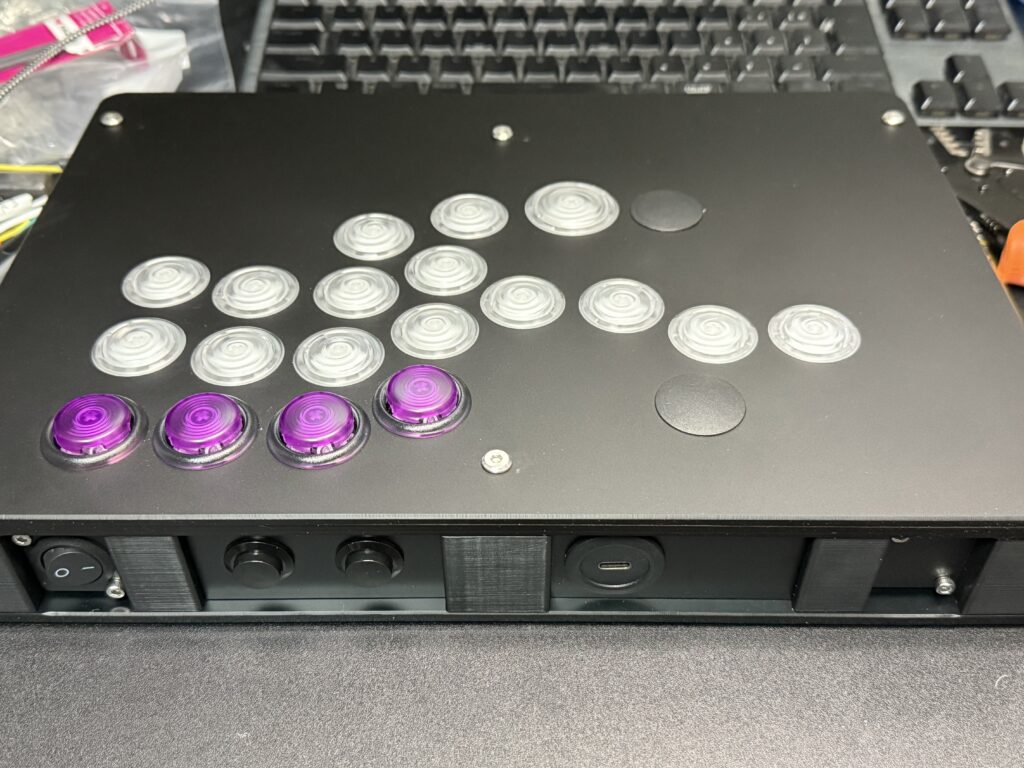

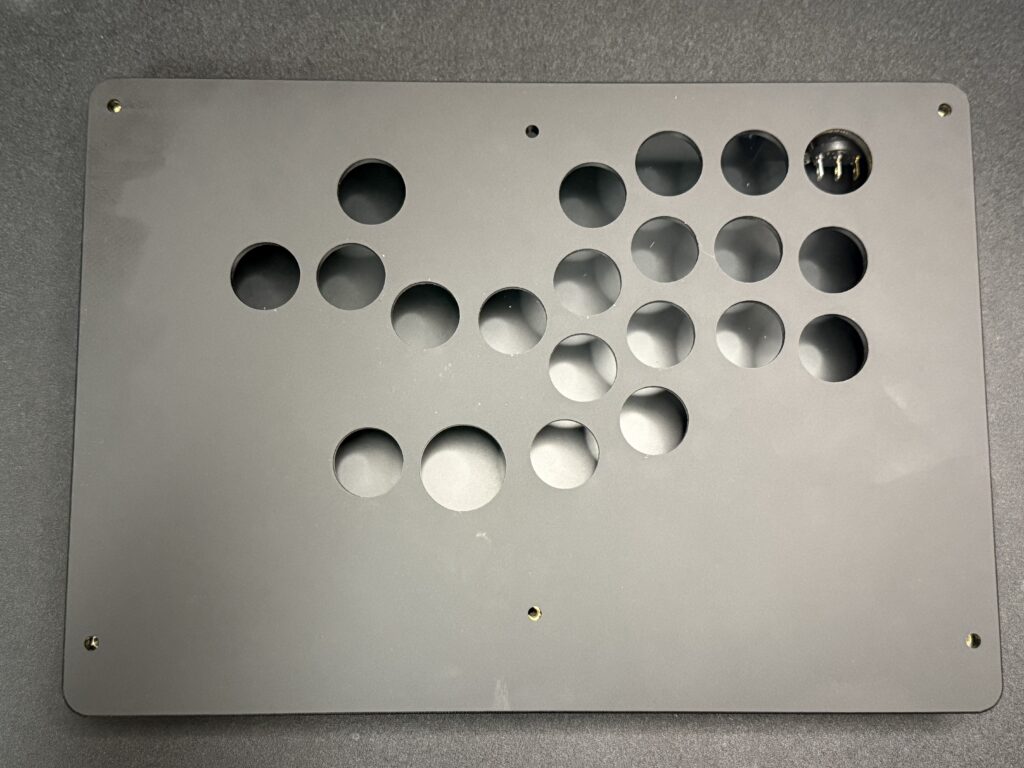

こいつがデフォルトです。これでも十分すぎる。
中型ケース天板＋中天板（オプションフルオーダー）

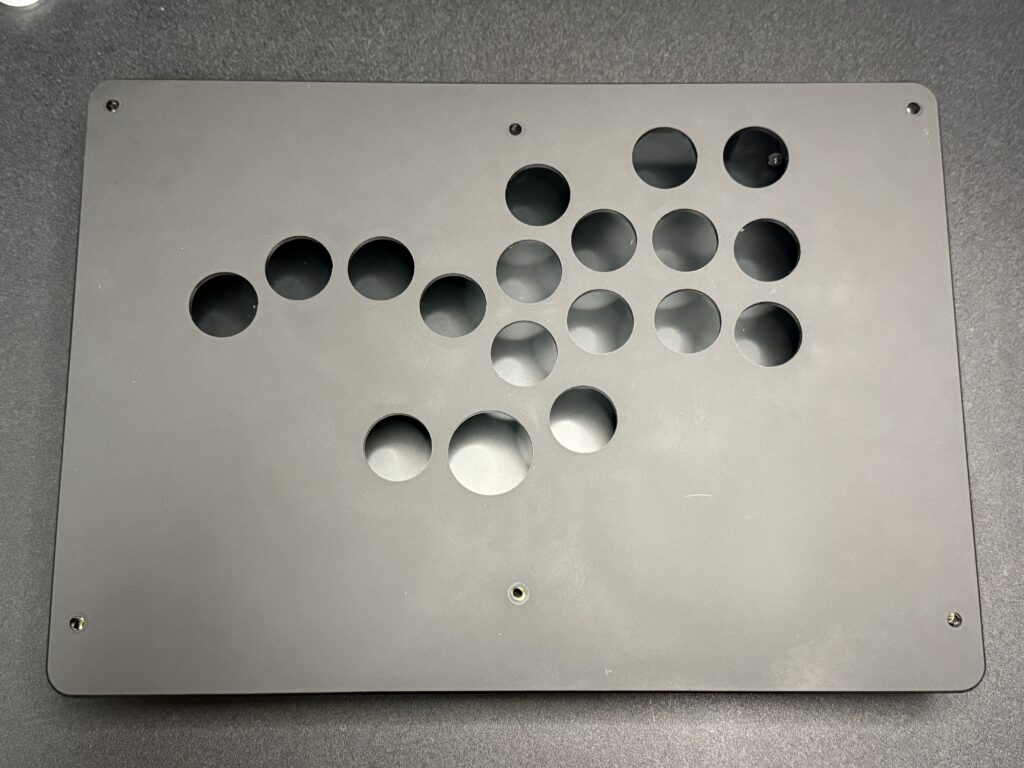

こちらがオーダー天板です
各種側面パネル（薄型傾斜レバー及びレバーレスケース用背面パネル１枚）
DLXサイズキャップ20mm、16mm
PWS Blaze ゲーミングボタン
PWS V2 ゲーミングボタン
USB CtoA マウントジャック
ミニラウンド 2ピン ON-OFF ロッカースイッチ
uxcell 押しボタンスイッチ プッシュボタンスイッチ ラウンドボタン 瞬間 16mm R13-507 SPST 1 NO 1 NC ブラック 5個入り

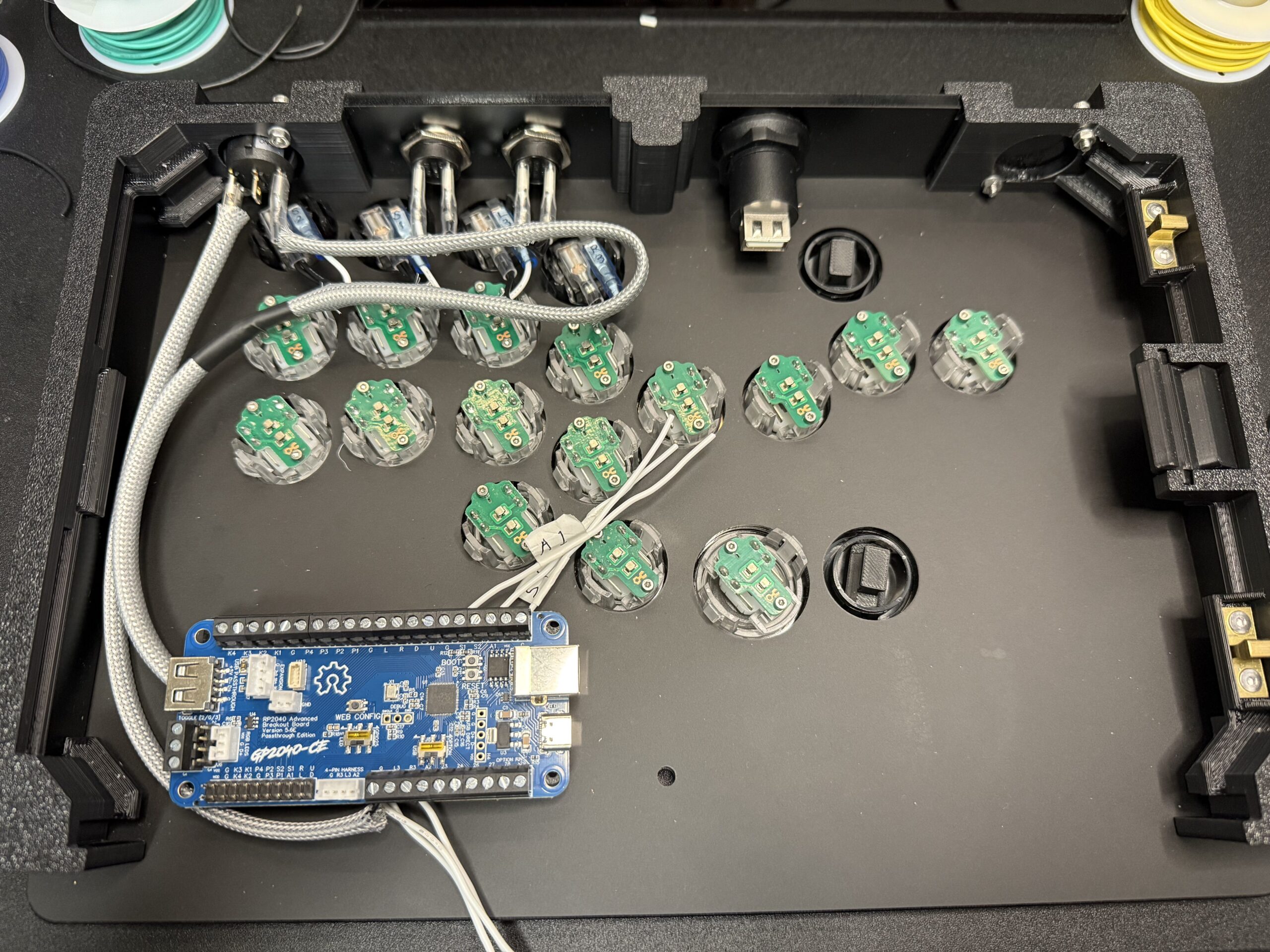

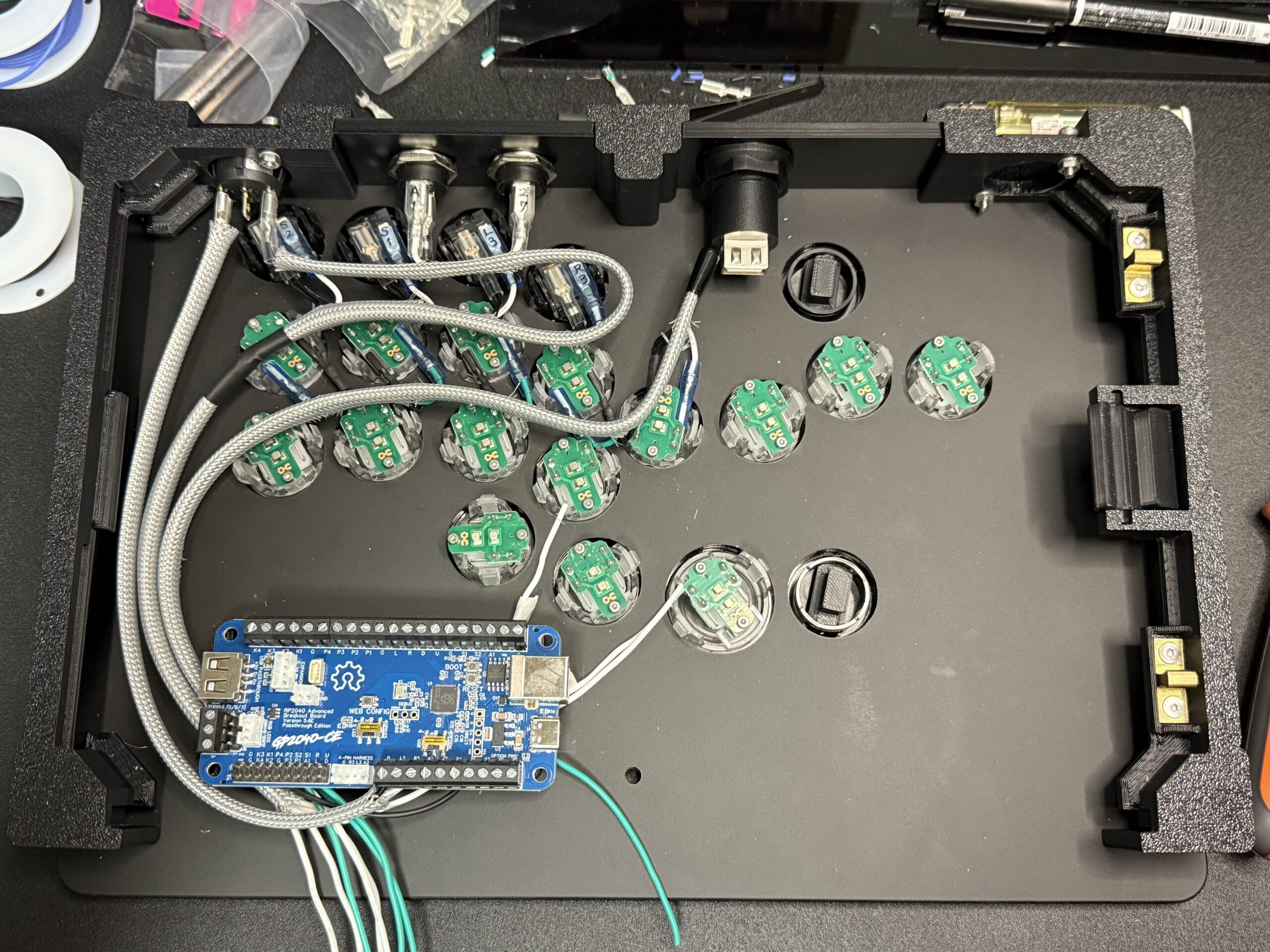

一旦はめ込みます

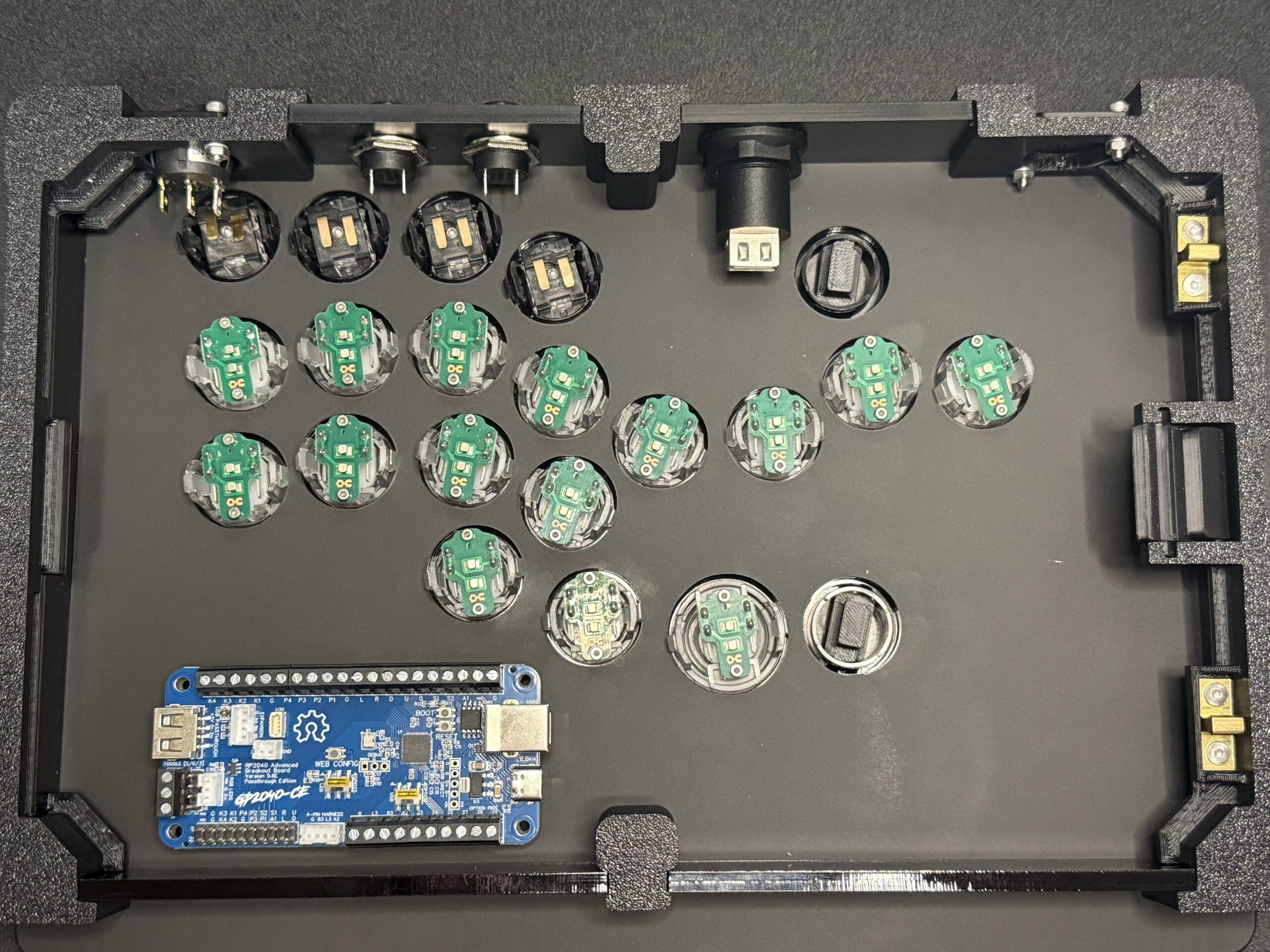

GP2040-CE V5.6E ファイティングボード
基盤はまだ乗っけてるだけの雰囲気合わせです。基盤を浮かせてセットするマウンターの位置もオーダーで調整してもらっています
さて、ここから本題の配線になります
配線ゆうてもやることわかってれば繰り返し作業です
①対応する太さの線を
②線が通る位置を決めて
③基盤からボタンまでの長さを合わせて（スリーブ使うならそれも）
④線の外皮剥いたり、ボタンにぶっ刺す端子を工具でつける
⑤基盤とボタンに差し込む～繰り返し
です。
配線のお手本とかは名無しさんのTwitterかnoteを見ておけば解決します（再び失礼いたします）
https://x.com/noname_39/status/1772916309447311798
①対応する太さの線を
②線が通る位置を決めて

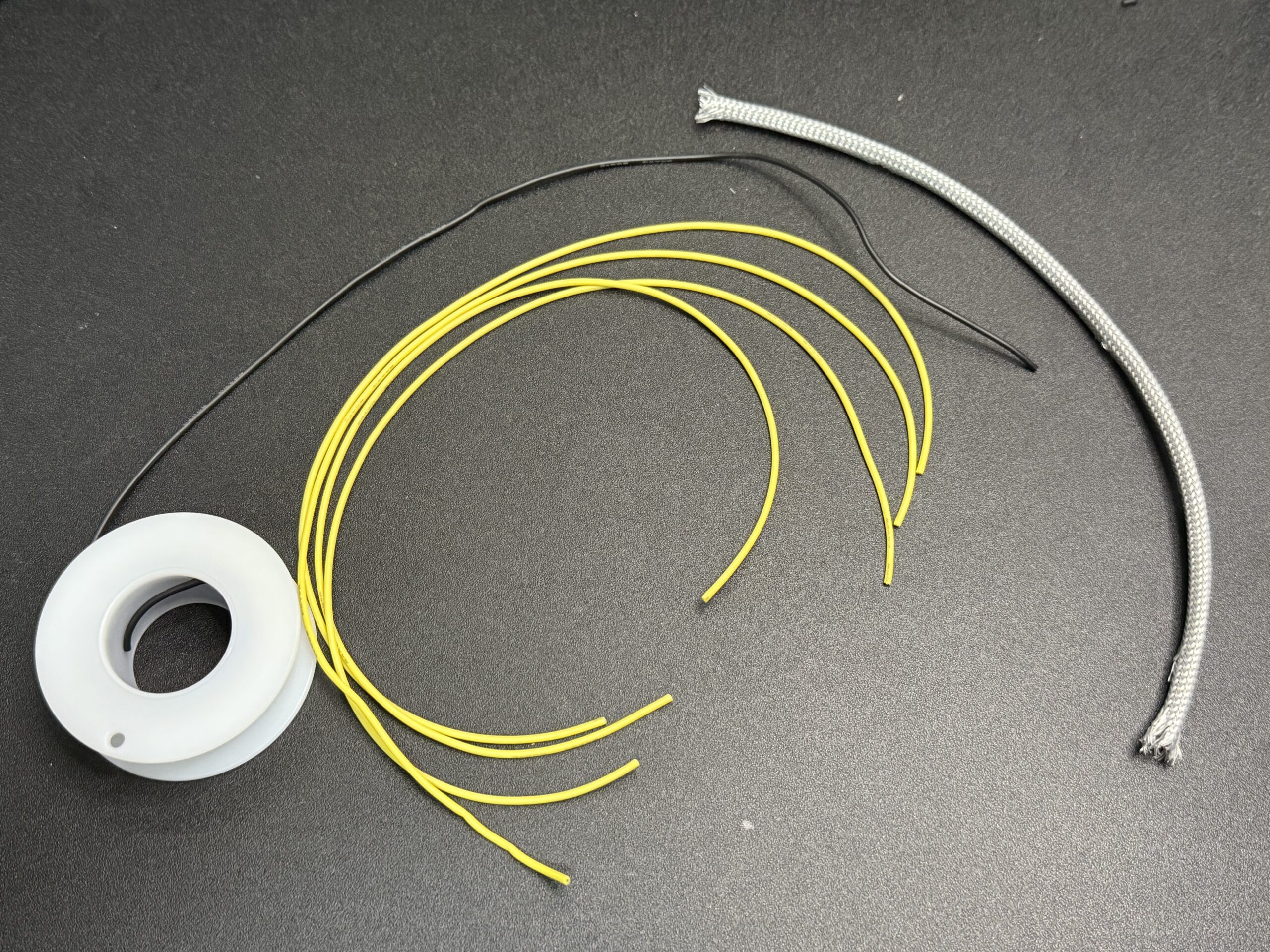

[ネセクト] シリコンワイヤーセット 0.2sq 24awg 6色 9m

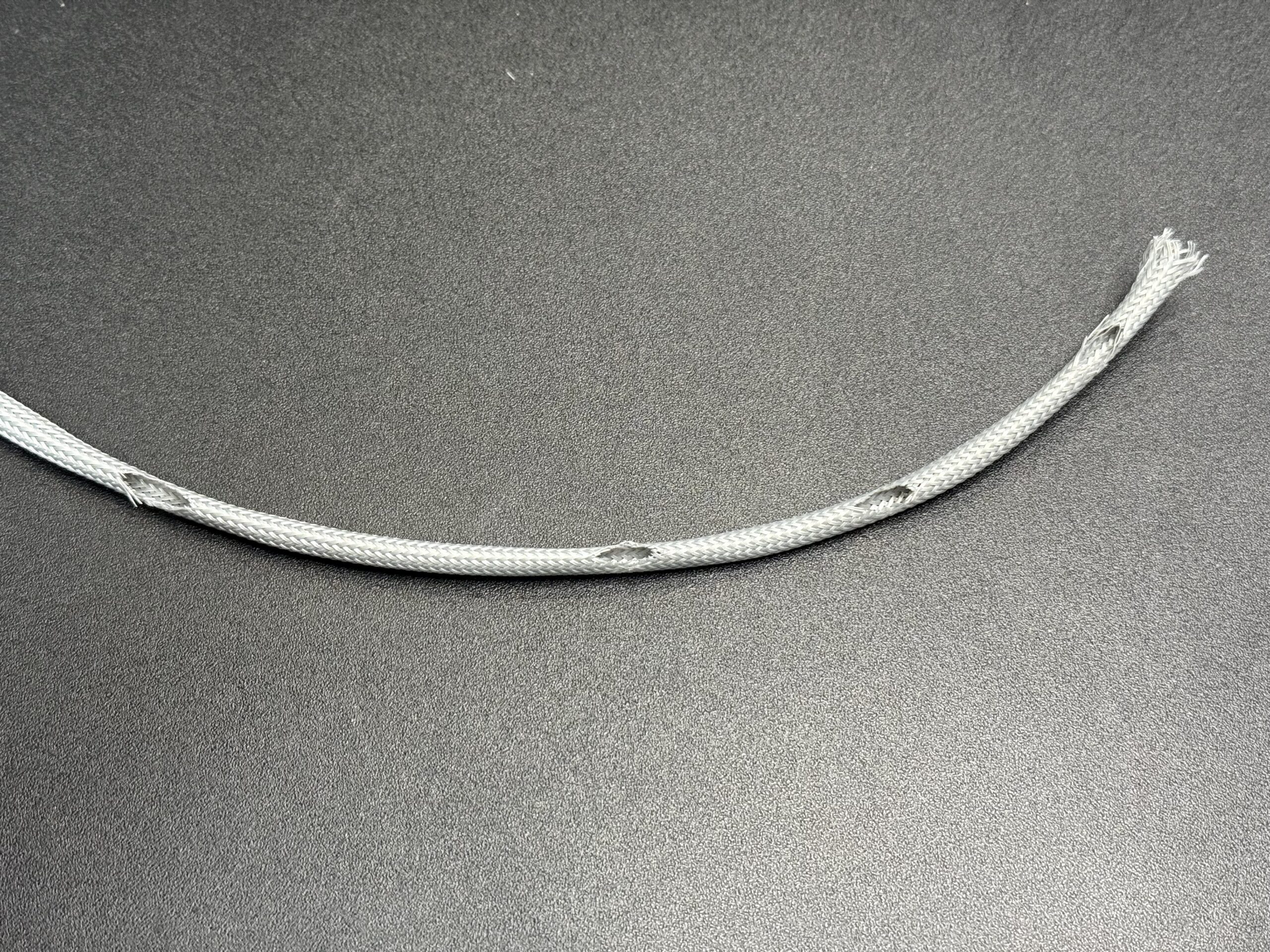

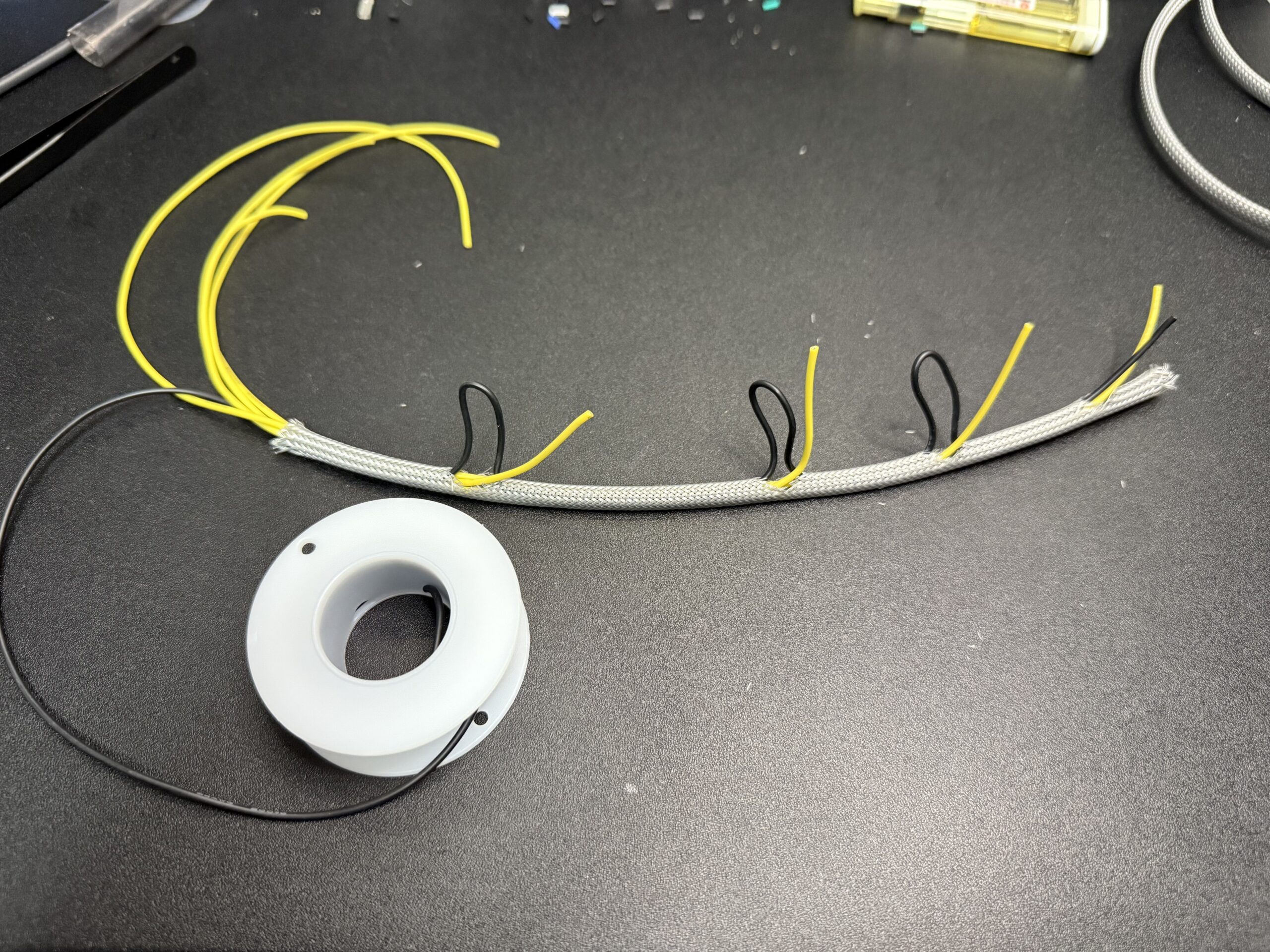

線は少し長めなものをまとめてスリーブに通してから後でカットして調節しましょう。絶対そのほうがキレイにできるのでモッタイナイ精神はいりません（経験談）
③基盤からボタンまでの長さを合わせて（スリーブ使うならそれも）
絶縁された編組ケーブルスリーブ
私はボタンの種類で色分けして、黒はGND固定色にしていました（がスリーブに通したときに判別しにくくなるので今回のパターンだとスリーブにまとめる４本の色を分ける形のほうが良いかと思いました
④線の外皮剥いたり、ボタンにぶっ刺す端子を工具でつける
FUJIX [ フジックス ] 110平型端子 メス 100個 [ 品番 ] PT149
FUJIX [ フジックス ] 110平型端子メス用スリーブ 100個 [ 品番 ] PT152
オーディオファン 平型端子 187 サイズ メス 50セット
熱収縮チューブ 絶縁チューブ 防水 高難燃性 収縮 チューブ ブラック Φ1mm～14mm (127ピースセット)
uxcell ネジプロテクター 5mm内径 丸型エンドキャップカバー チューブキャップ ブラック 50個入り

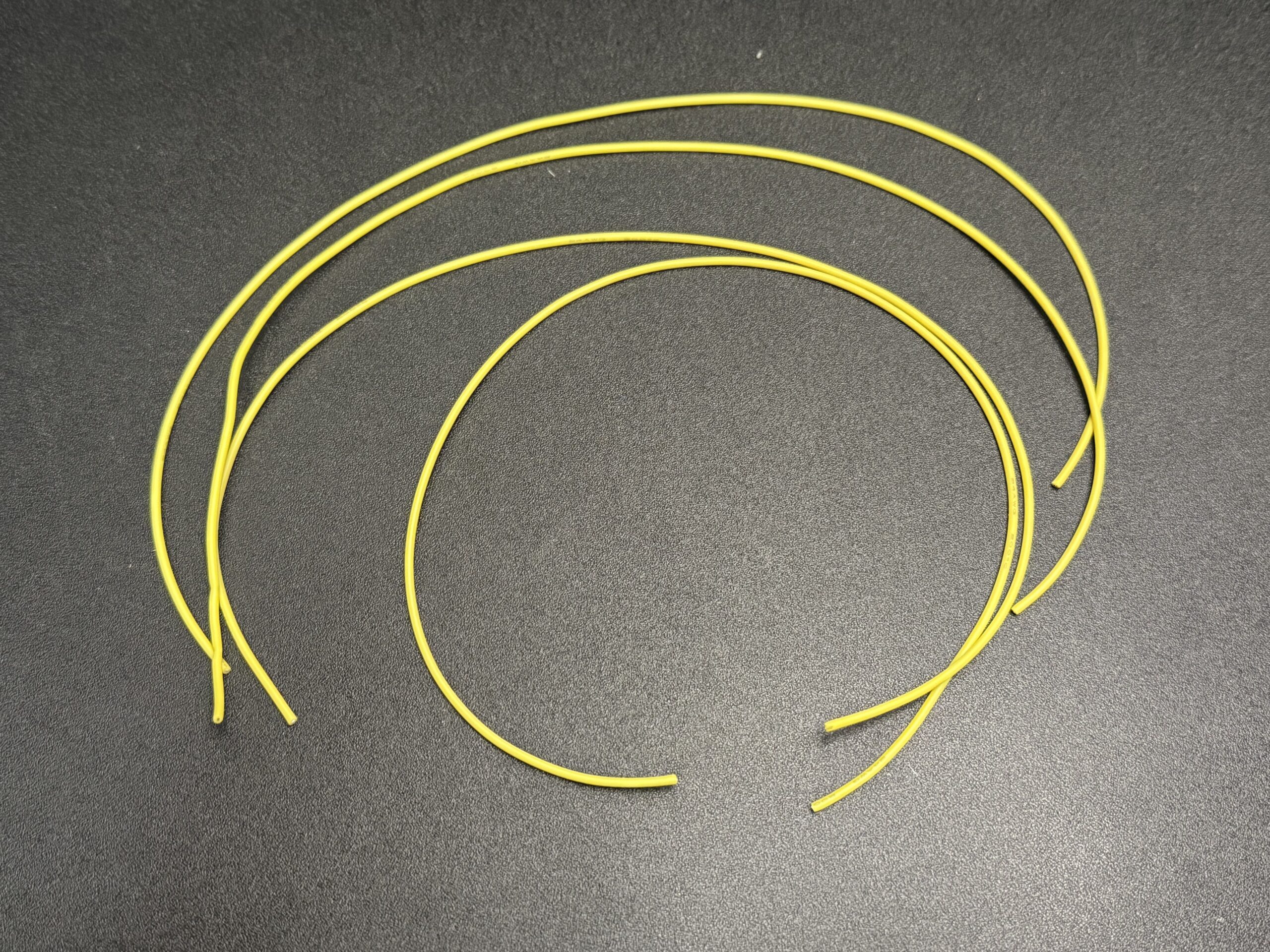

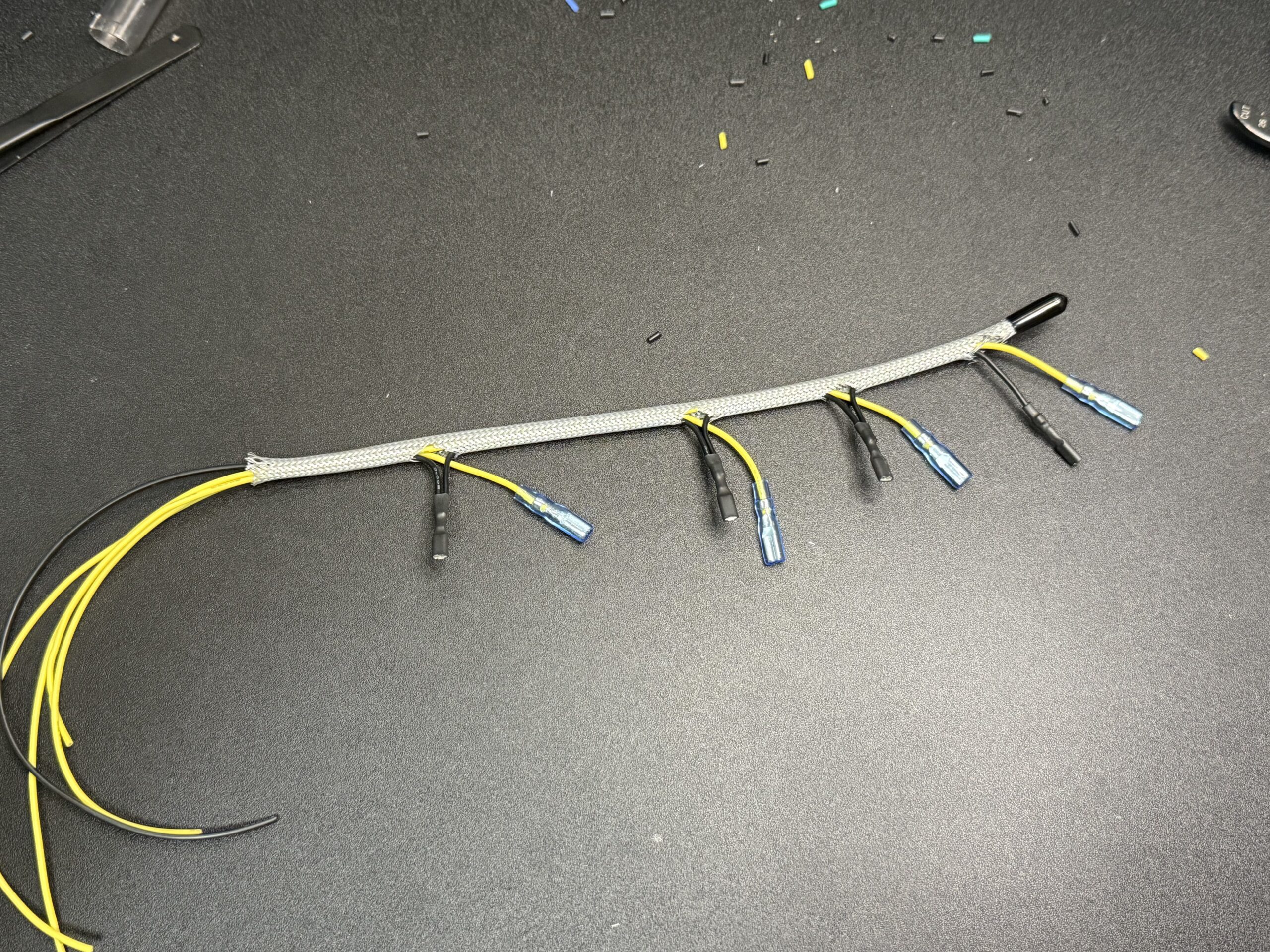

こんな感じで長めに通してから端子を圧着します
通常のボタンには110型を ロッカスイッチや韓国レバーの端子は187型がちょうど良い大きさになっております
GRDの端子が2本の線をまとめる仕様上スリーブいれるのきついなぁと思ったので熱収縮チューブを使っています。187型のスリーブを使ってもよいですがそうするとPWSボタンに差し込むのきつくなるかもしれません
仕上げにさきっちょだけだけモロ出しはカッコ悪いのでキャップをつけます
これを繰り返していくと
※基盤に指すときにわからなくなるのでマスキングテープ（100均）でメモしてます
※黒い部分は短くて失敗したので延長しました

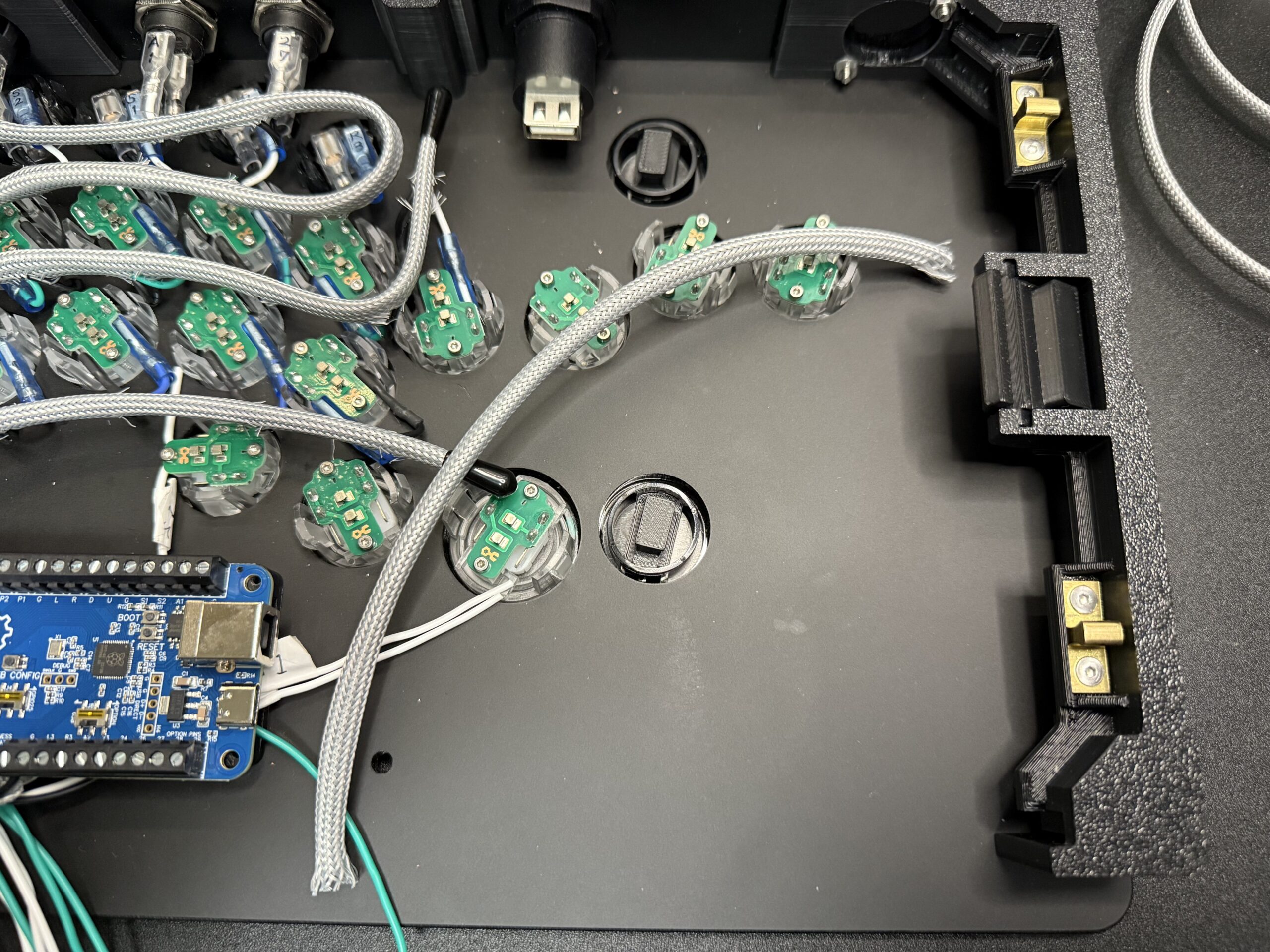

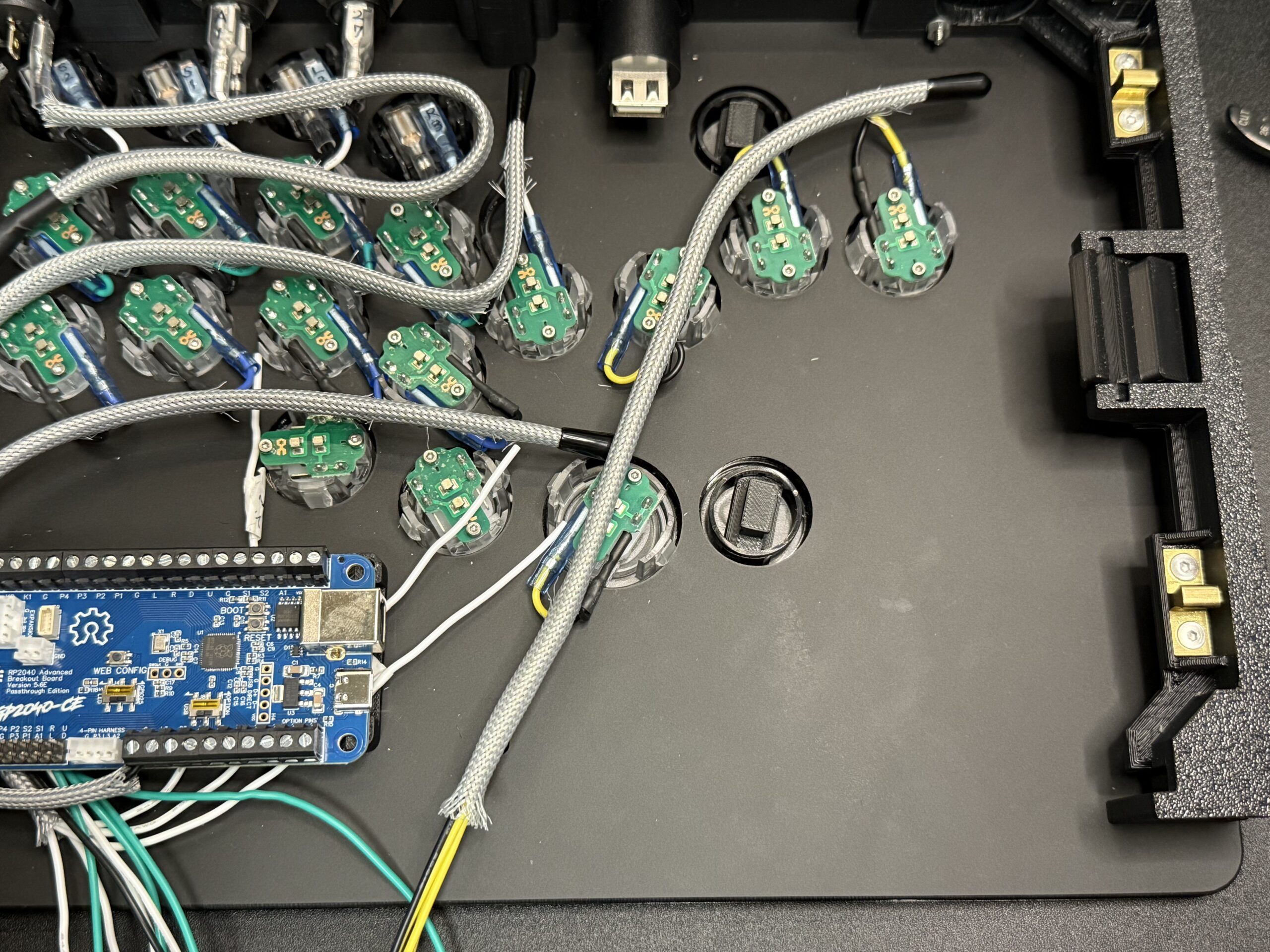

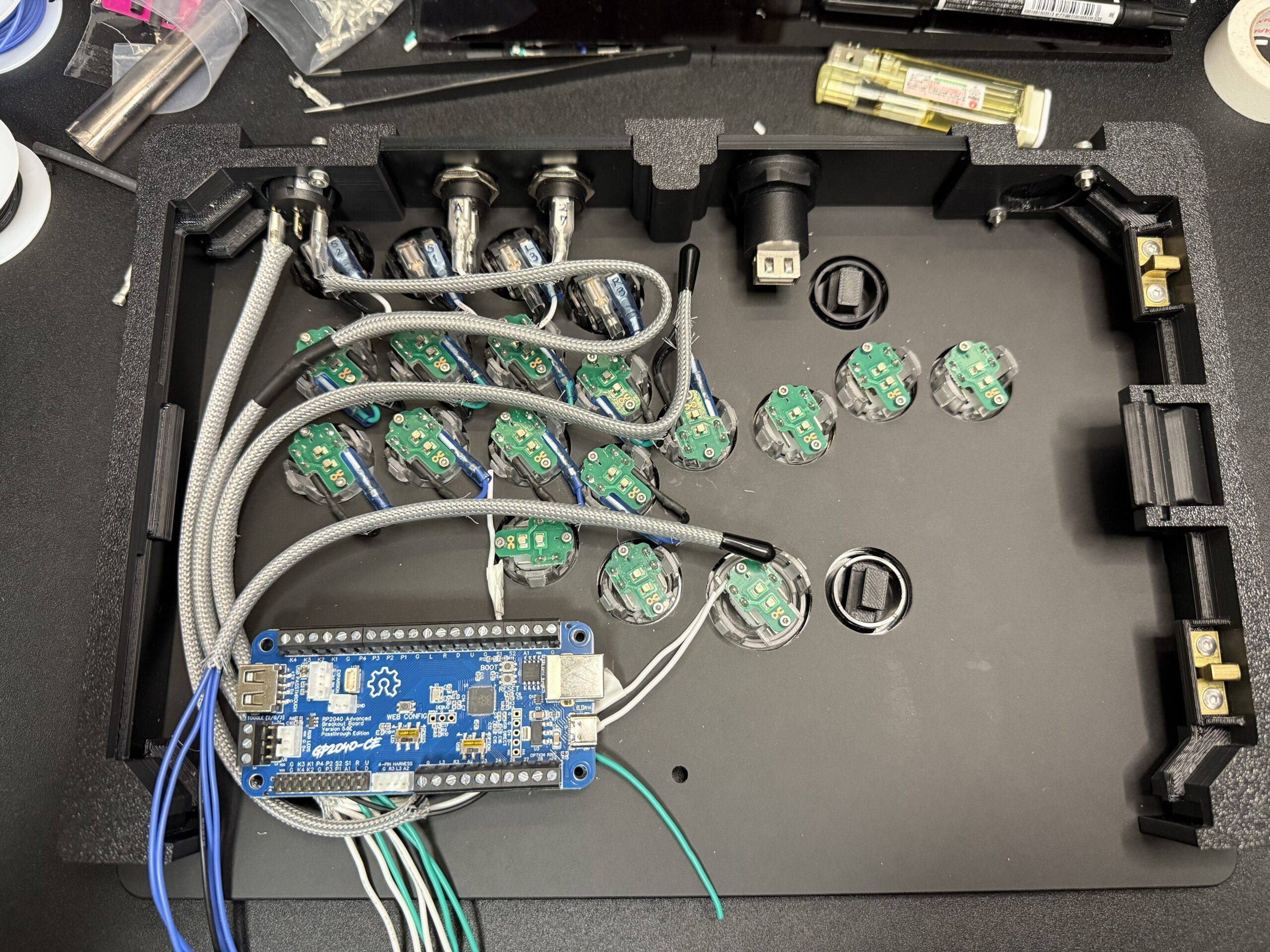

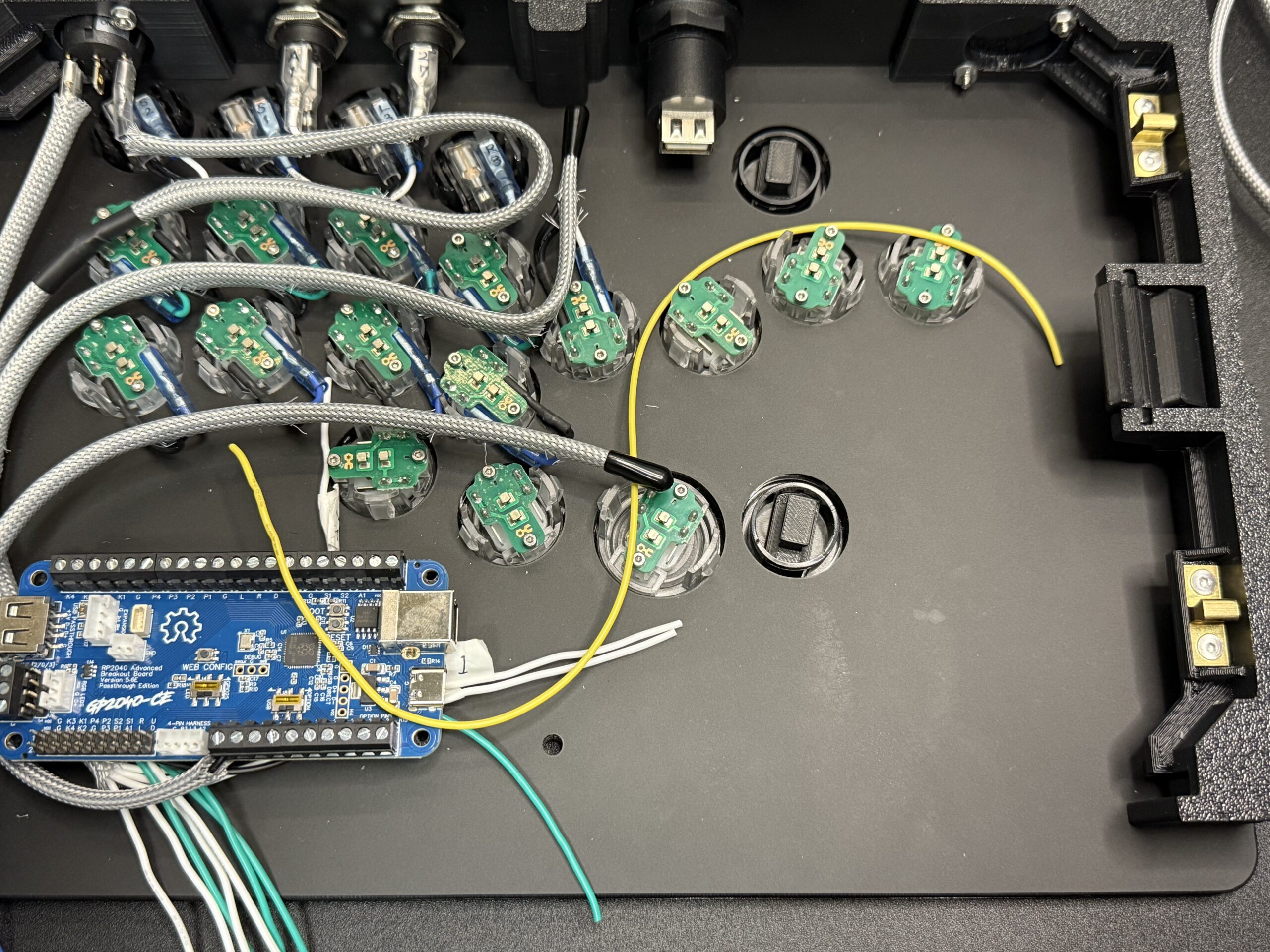

ここで基盤の下を通して対応する場所へ差し込みますが線の外皮を剥くのを忘れないようにしましょう（未経験）
RaspberryPi基盤なので

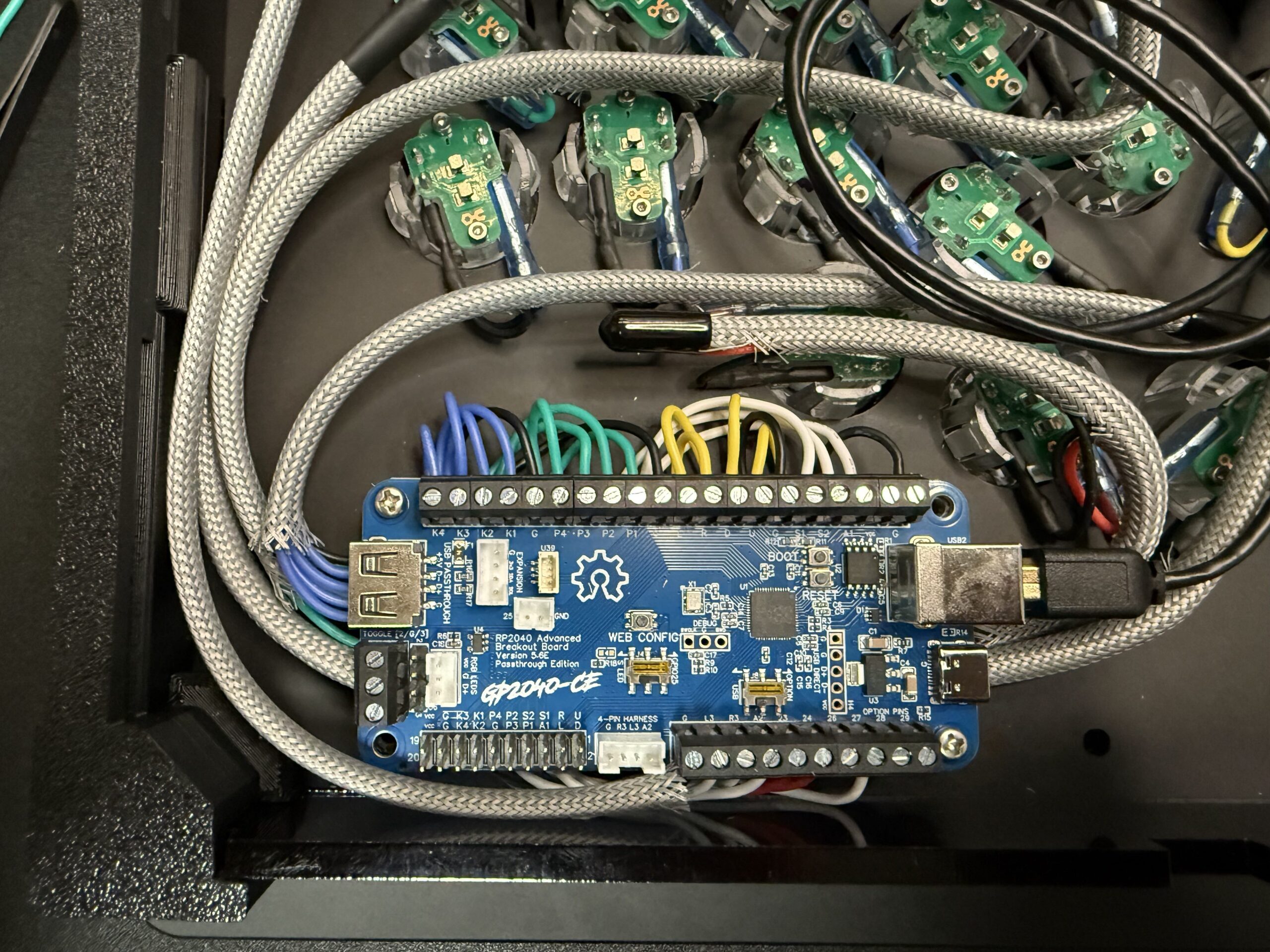

このような接続にしました。（後でアサインし直しもできます）

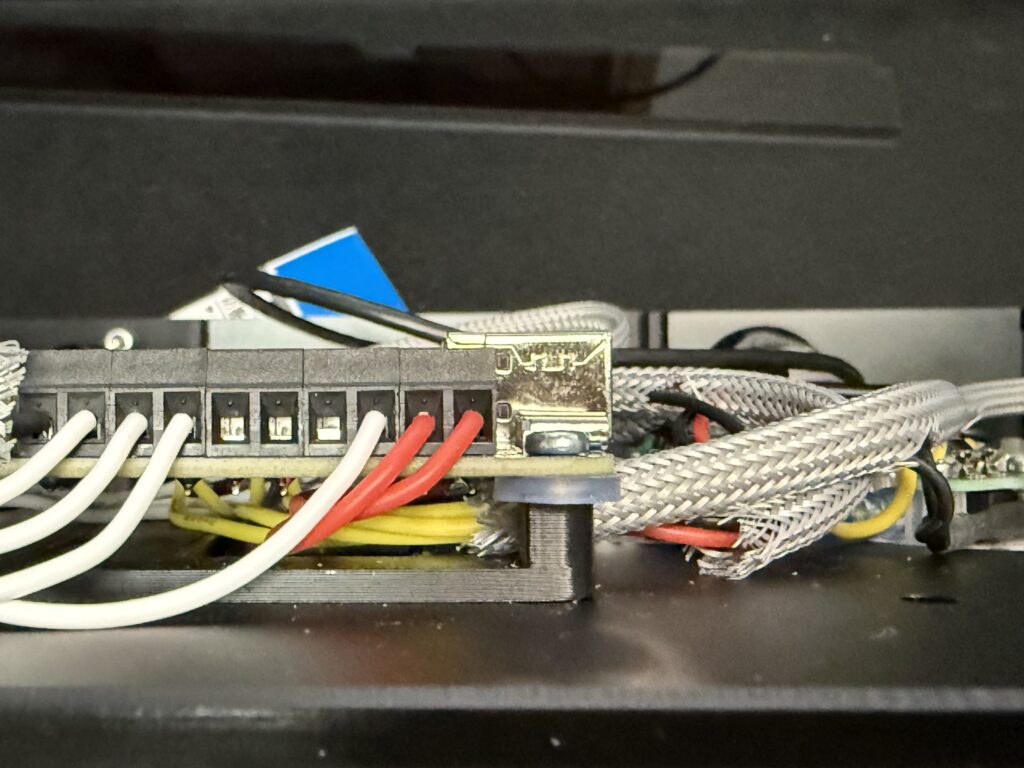

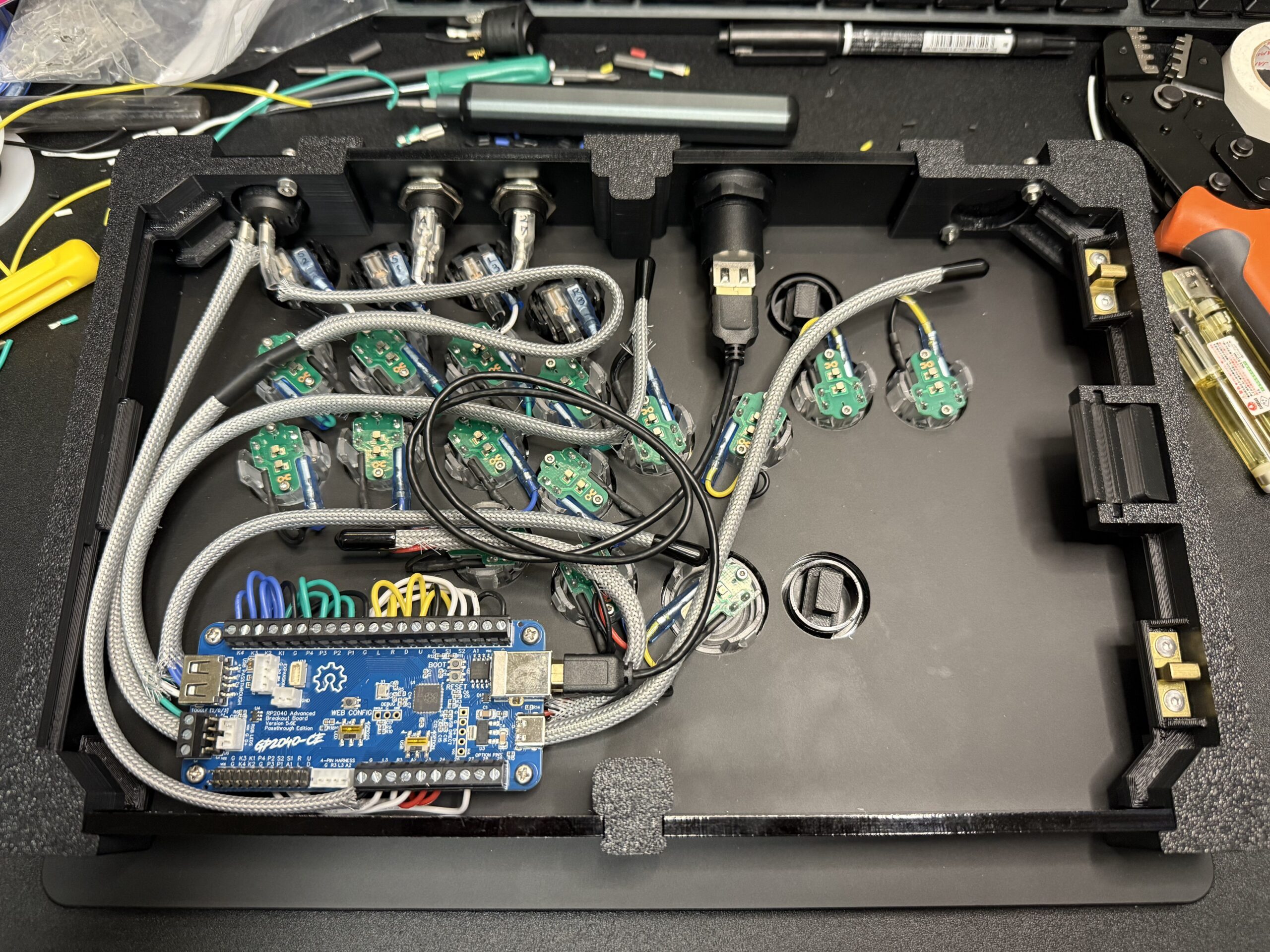

注意点として配線を全て基盤下通りにするとキツキツになります
アイネックス(AINEX) 防振シリコンゴムワッシャー MA-029A
トラスコ中山(TRUSCO) ナベ頭タッピングねじ 1種A ステンレス M3×10 20本入

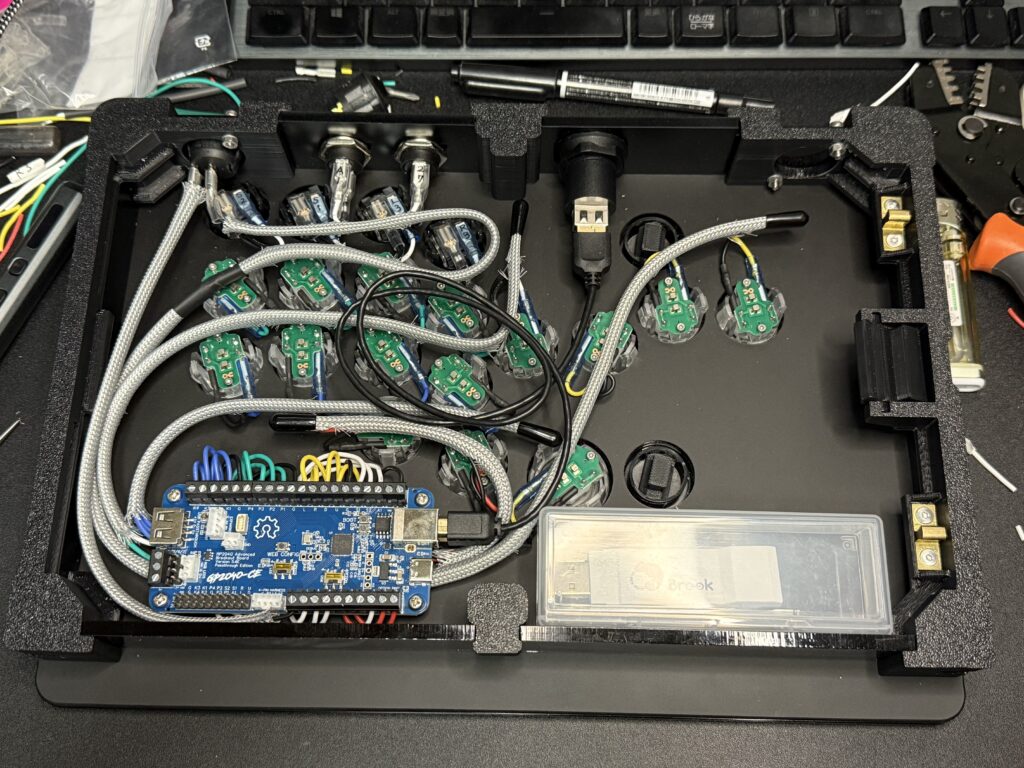

そこでワッシャーを使って高さを追加しました。付属のネジでは長さが微妙になってしまったので似たやつに交換しました
これでけっこうゆったりします

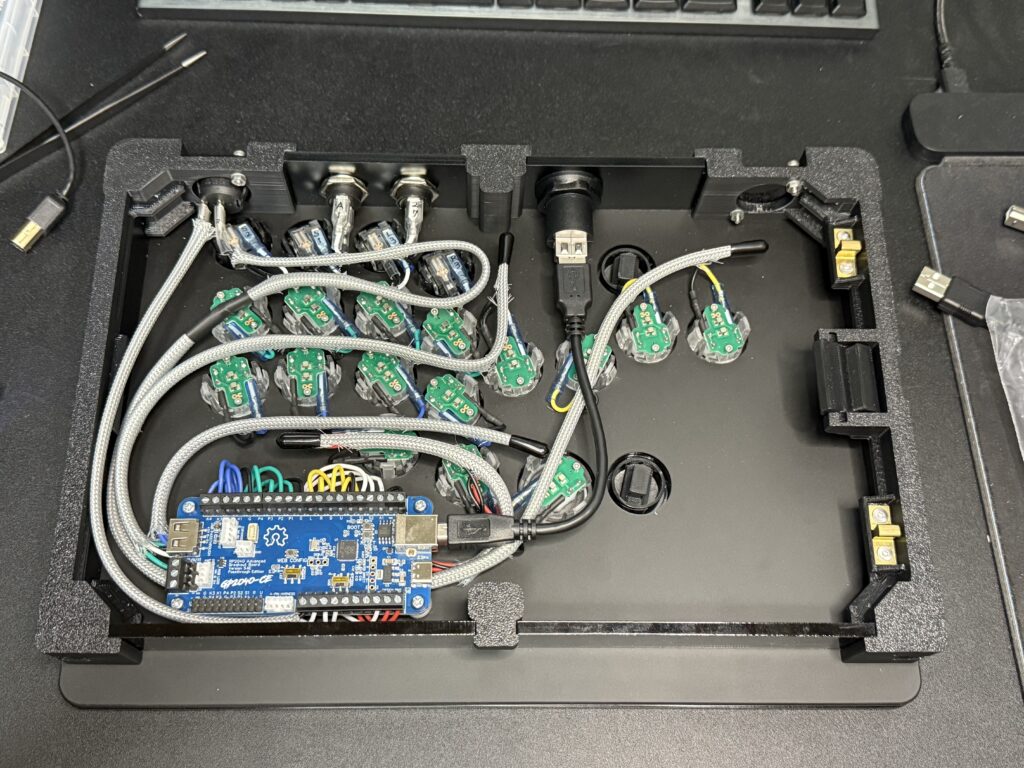

サンワサプライ 極細USBケーブル(USB2.0 A-Bタイプ・ブラック・0.5m) KU20-SL05BKK
USBを繋いでﾖｼｯ!
オーディオファン USB-Bケーブル USB A – USB B USB2.0 短い 約 20cm
短いのだとかなりスマートです。USBの位置で必要な長さが変わるので短いよりは長いほうがいいと思います。
私は家に落ちてた（）やつを適当につけましたが

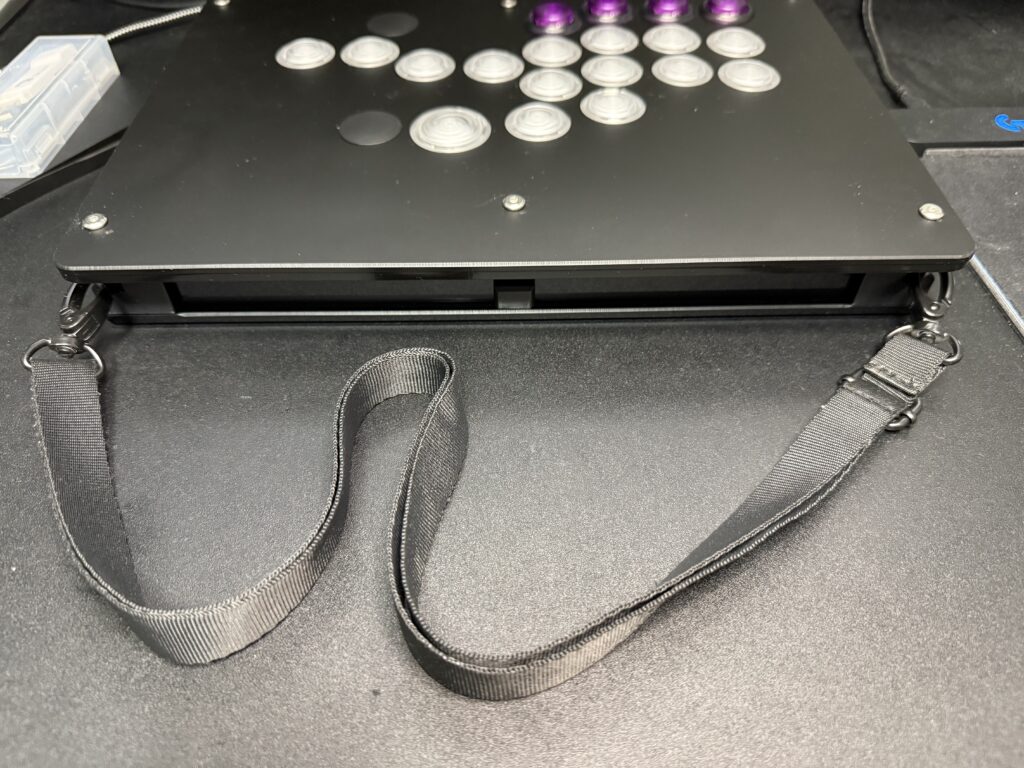

リヒトラブ ショルダーベルト スマートフィット A7578 ブラック 幅20mm
買うならこんな感じでしょうか

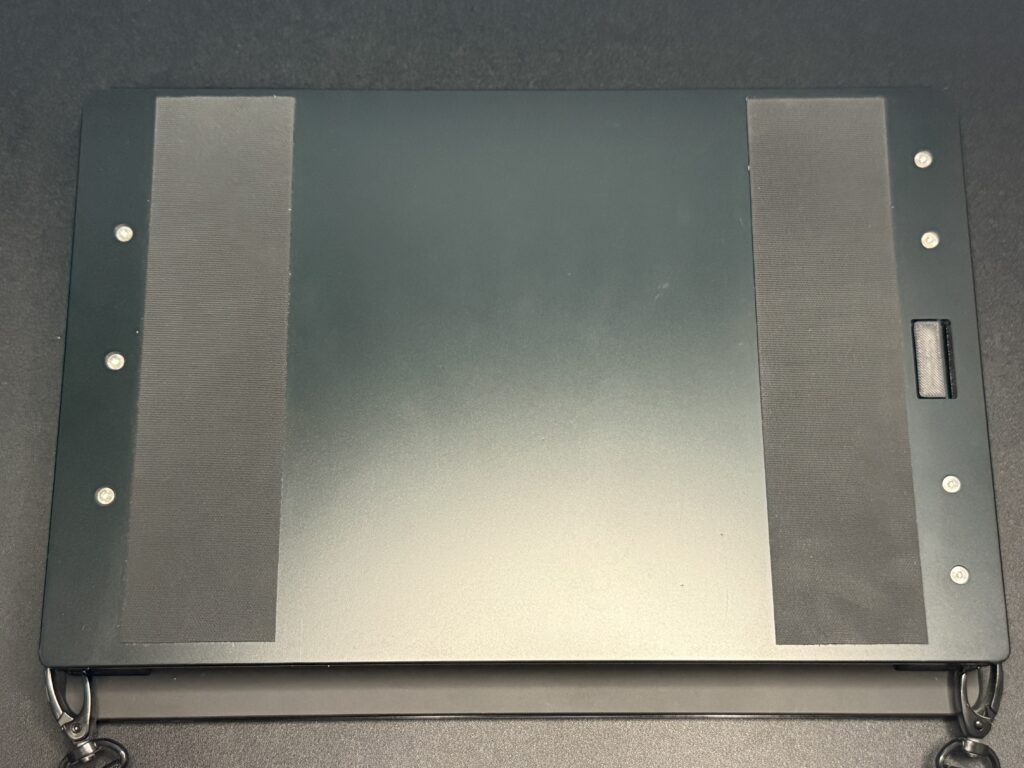

TRUSCO(トラスコ) ゴム製すべり止めテープ 50mmX5M巻 G10-505
底面の滑り止めです。いよすけ様のチャンネルを見ていれば定番でしょう（得意げ視聴者）

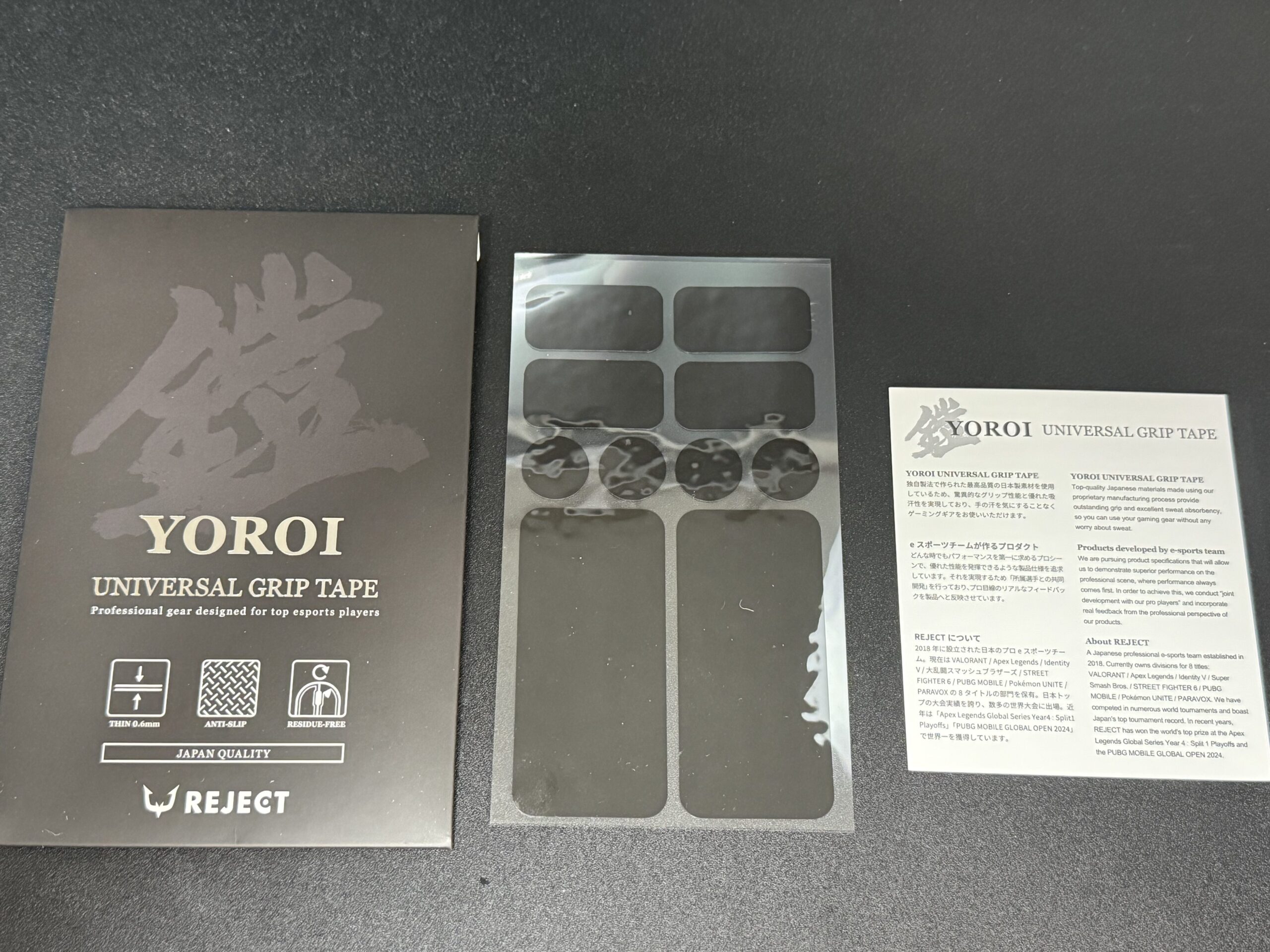

【高耐久 高吸汗性】REJECT コントローラーグリップ グリップテープ YOROI
REJECTファンボなので買ってみました
滑り止めの意もありますが定位置矯正の目安にもいいです

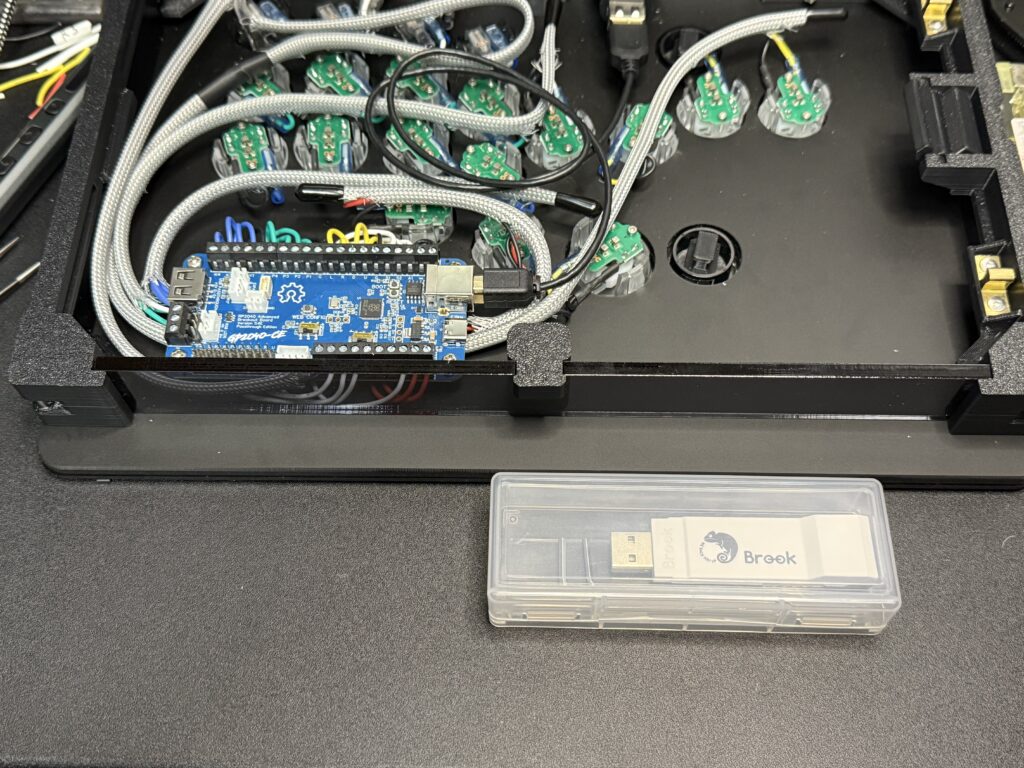

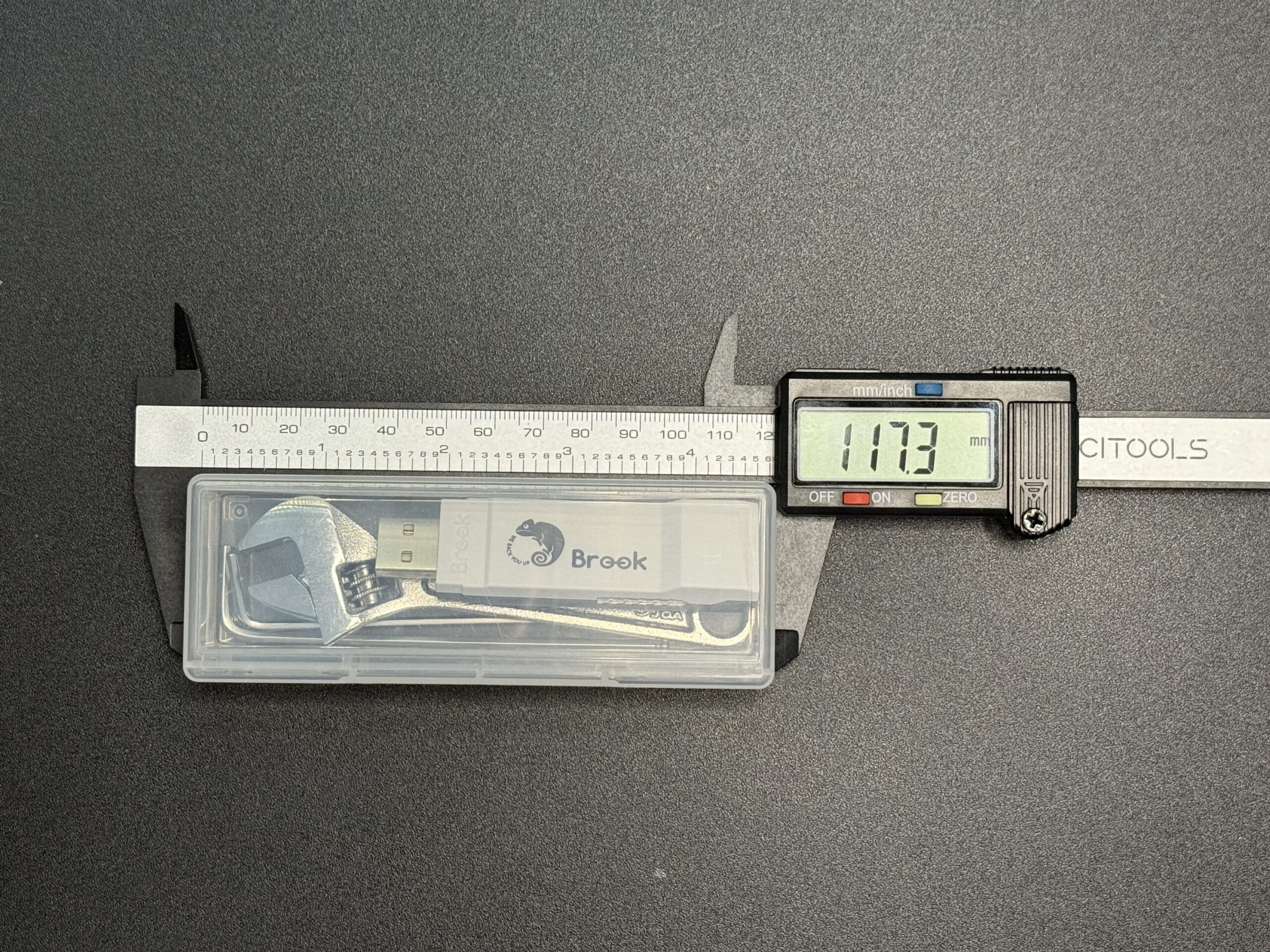

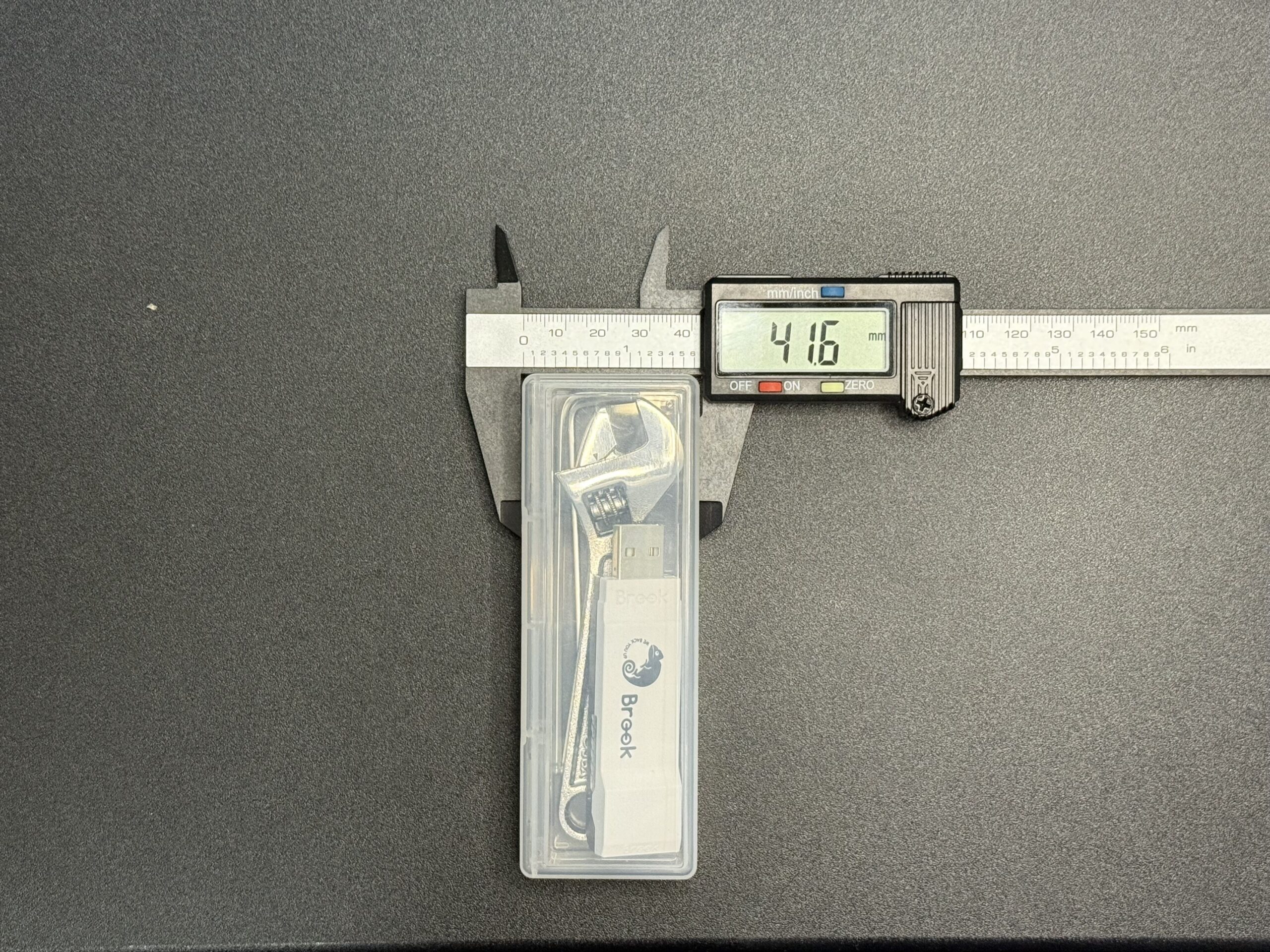

Brook Wingman FGC2
RaspberryPi基盤なので大会だとコンバーターが必須だと思っていいでしょう
ケースは近所のホームセンターで見つけました。
今回の私のケースには合わなかったのですが100均にも使えそうなのがあります

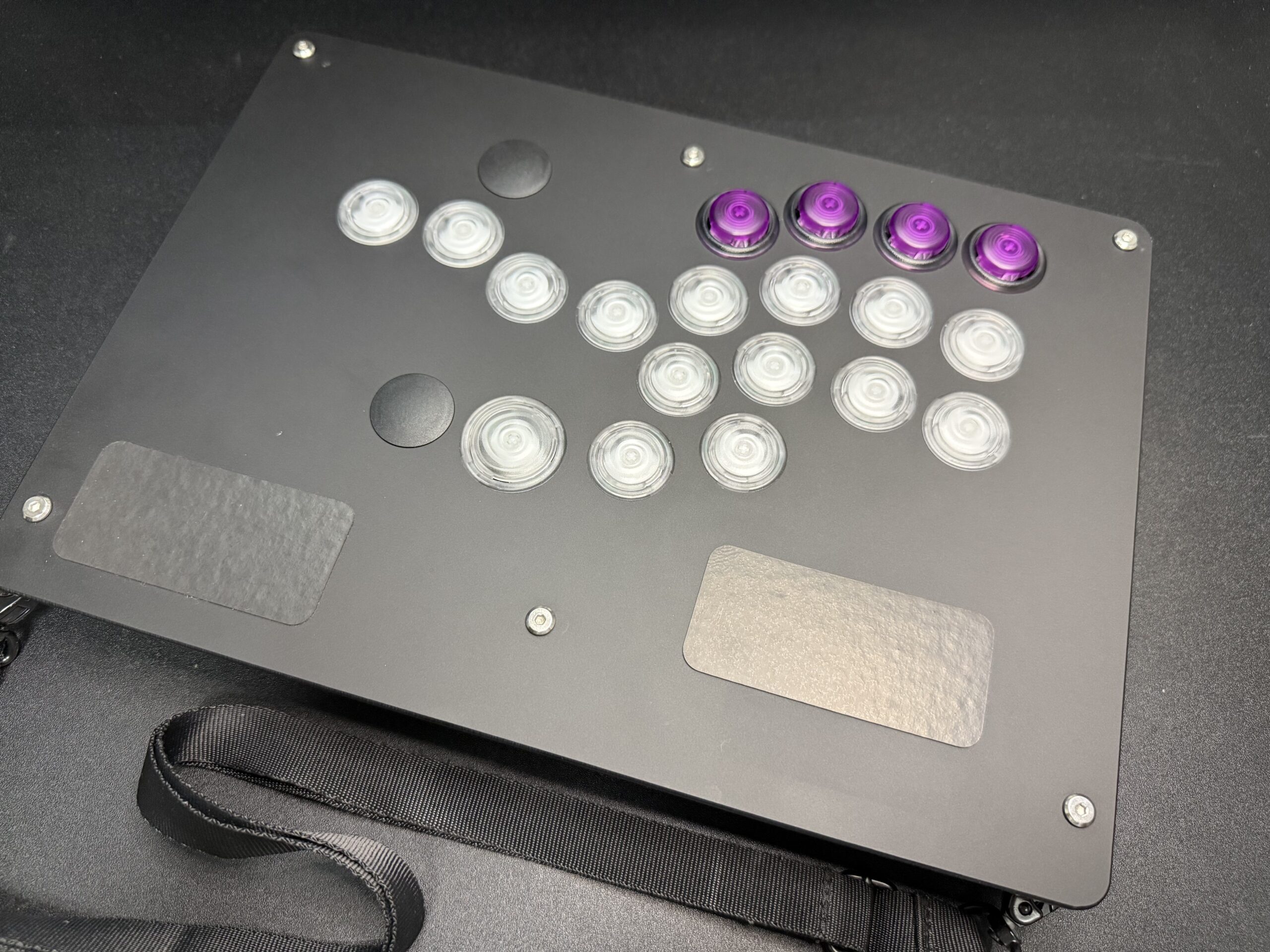

感想
なんでこんなに増えた？？？？？？？？？？？？？？？？？？？？？？
完全に沼ってます。とてもとても楽しいです＾＾
今回の薄型レバーレスケースは薄型なのでやはり難しいですね。流行りのOneFRAMEだと♂側を曲げるかL型端子の圧着が必要かもしれません
uxcell 圧着ワイヤー端子 メススペードコネクターとケース フラグL形 20個入り
なんにせよこれを機にレバーレス移行したいと思います（出来るとは言ってない）
いかがだったでしょうか？それでは良きアケコンライフを
